產品介紹

HD德版顎式破碎機產品介紹視頻詳解

HD德版顎式破碎機是紅星機器以自身20多年的破碎行業工程案例經驗，與德國破碎機專家聯合開發的HD系列高性能顎式破碎機，為礦山和碎石生產線提產提質帶來新的突破。

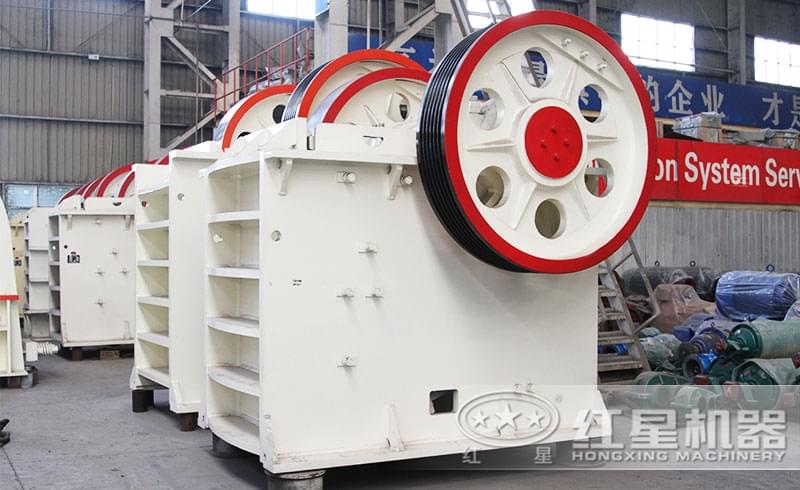

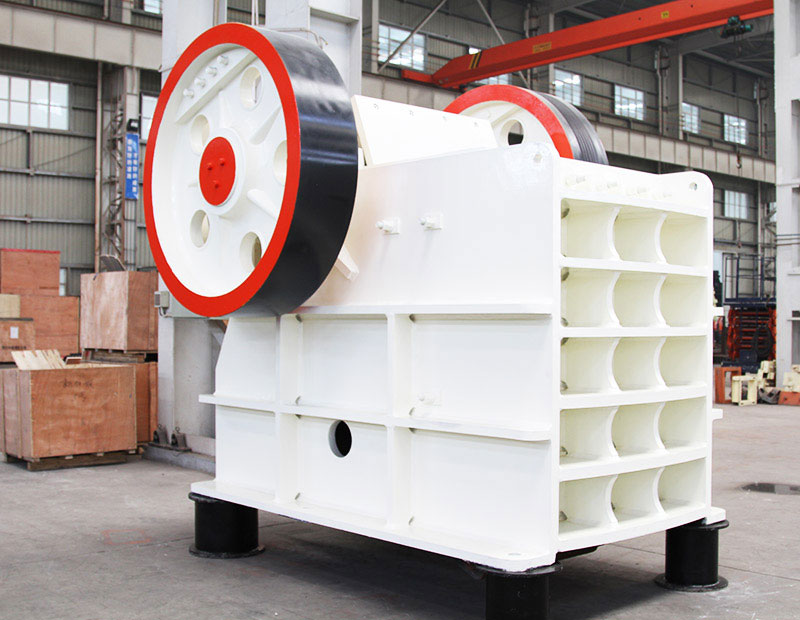

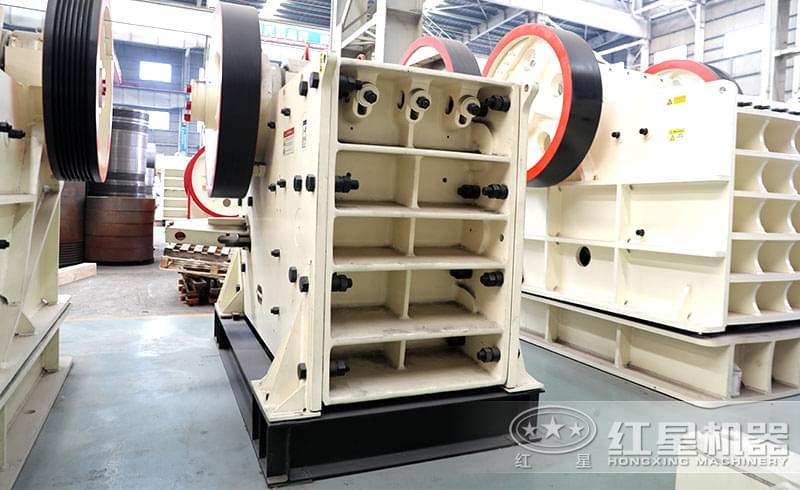

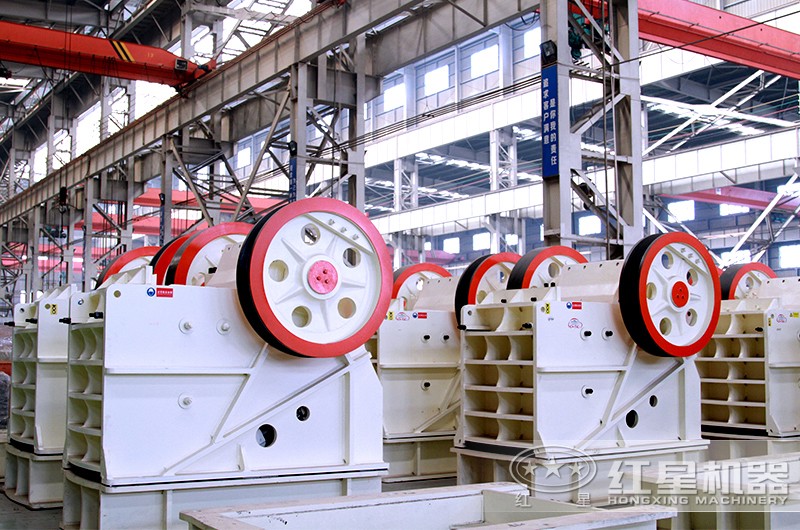

圖片實拍

HD德版顎式破碎機

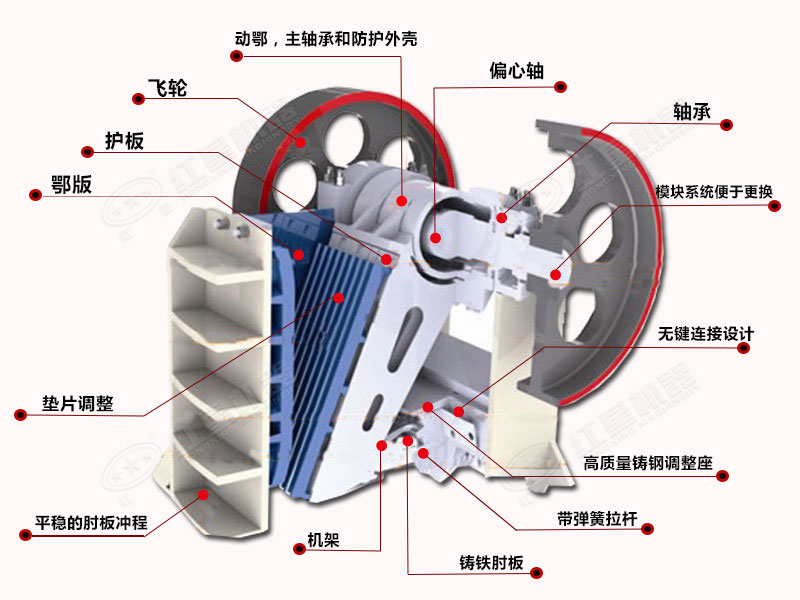

部件結構圖

德版顎式破碎機內部結構

偏心軸：偏心軸經鍛打熱處理，強度更高，通過能力更大；兩端配備超大軸承，承載能力強，堅固耐用。

飛輪：經過多次計算設計，有效平衡偏心運轉產生的不平衡力；與配重配合合理，降低振動等級，運轉更加平穩可靠。

機架：E型機架，合理分配加強筋，加強機器強度和穩定性，運轉振動小、噪音低；邊護板螺栓固定系統，方便快捷。

顎板：曲線形優化，提高產能，降低磨損；錳鋼合金，增加厚度，堅固耐用，上下對稱，可對調二次使用。

軸承座：優化結構，運轉更穩定，減少因變形對軸承的傷害；特殊放置方式，有效消除破碎分力。

調整裝置：調整裝置配備了液壓缸或螺桿，排料口調節方便快捷。

潤滑系統：集中潤滑系統，采用通用潤滑連接頭，高產快捷；迷宮密封，能有效阻止灰塵。

破碎腔型：優化設計，精確偏心距計算，合理動顎運動軌跡設計，產量提高30%-50%。

工作原理

顎式破碎機工作方式為曲動擠壓型，工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時，肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與次同時，物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

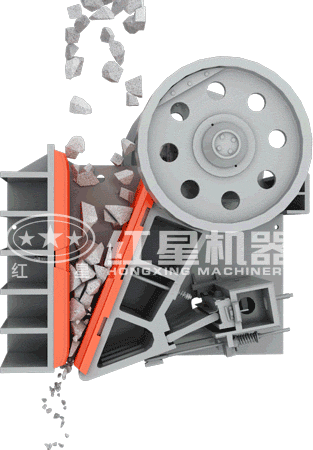

鄂式破碎機工作原理圖

性能優勢

1、合理的破碎腔型設計，良好的運動參數，確定了更合理的嚙合角和行程特性值，提供了更大的破碎沖程、更高的生產率和更大的承載能力，使HD與同規格的其他產品相比產量可提高30%-50%。

2、對顎板齒形進行了力學結構優化，采用分段曲線形顎板和錳鋼合金材質，增加了顎板厚度，大大提高了破碎力，有效提高了破碎效率。

3、通過對整體結構及配重部分的優化，精確計算分析確定飛輪、槽輪的結構和配重塊的重量，有效的降低了設備的振動等級，使設備運轉更加平穩可靠。

4、飛輪采用合理的結構布局，更好地平衡了偏心運轉產生的不平衡力，避免因不平衡振動帶來的機器損傷，同時節省了安裝空間。

5、兩個超大軸承支撐整個動顎部進行運轉，設備承載能力更大，運行更加平穩。

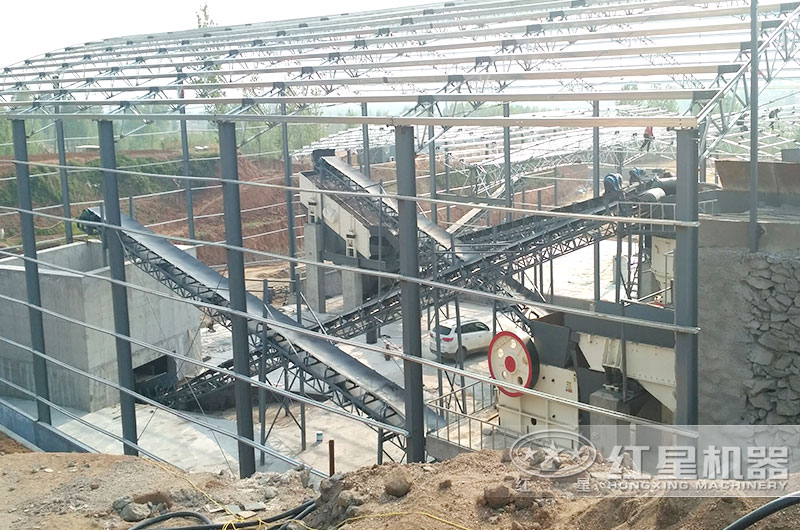

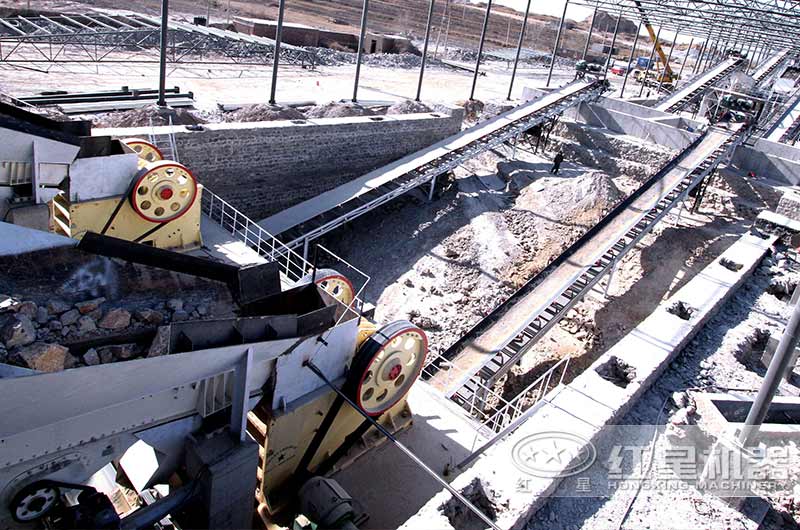

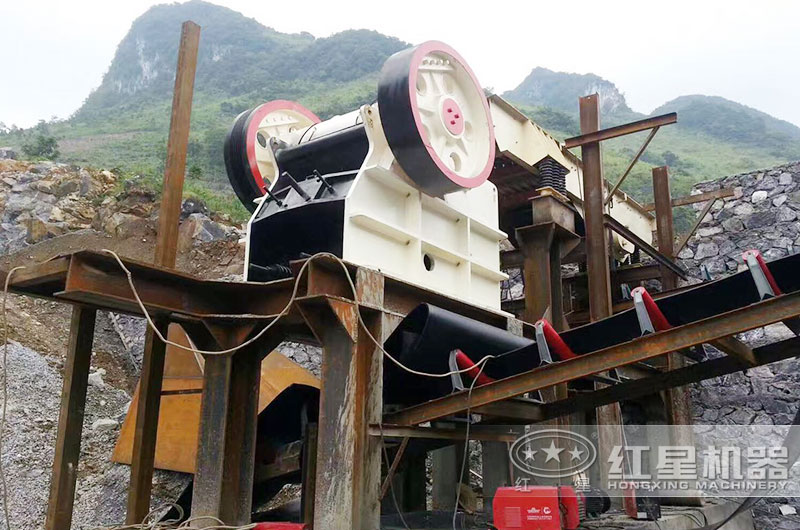

現場實拍

HD德版顎式破碎機現場實拍

技術參數

注：產量根據不同物料，進料粒度等因素其結果將有所不同
