選礦能力：10-280t/h
產品介紹
我國鐵礦資源多而不富，以中低品位礦為主，鐵礦作為鋼鐵生產企業的重要原材料，它的加工生產，離不開鐵礦球磨機也發揮著作用。紅星生產的鐵礦球磨機是一款造價低、能耗省，噪音小、鋼耗低、生產率高的選礦設備，用戶在對其進行運行作業時方便，故障少，維修維護簡單快捷，廣受用戶的歡迎。
工作原理
當鐵礦物料粒度小于一定粒度時，可進入鐵礦球磨機進行粉磨作業，物料由入料裝置進入鐵礦球磨機第一倉，通過電機帶動，筒體轉動，帶動倉內的鋼球碰撞物料，將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。每個倉內會根據物料裝置不同大小的鋼球，第一倉物料經粗磨后，經隔板送入第二倉，通過二倉的平襯板及鋼球?qū)⑽锪线M一步的研磨，研磨到一定粒度的物料通過卸料箅板排出。通過整個過程的研磨，完成超細研磨作業，再進入其他工序進行選礦作業。

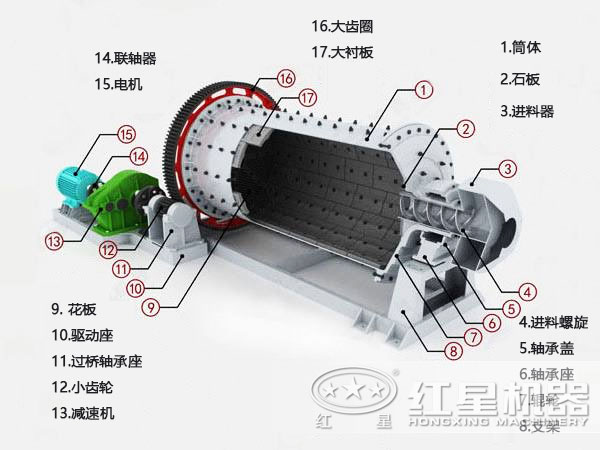

內部結構圖
結構優勢
1.鐵礦球磨機選用整體機架，安裝精度高，安裝簡便，周期短。
2.鐵礦球磨機保留了老式球磨機的端蓋結構形式，采用大口徑進出料口，處理量大。
3.設備選用大直徑雙列調心滾子軸承，代替原來的瓦式合金滑動軸承，減少了摩擦，降低能耗，磨機啟動較容易。
4.設備采用了鼓形給料器，沒有慣性沖擊，設備運行平衡，減少磨機停機維修時間，提高了鐵礦球磨機的使用效率。
技術參數
| 規格型號 | 筒體轉速 （r/min） | 裝量球 (t) | 進料粒度 (mm) | 出料粒度 (mm) | 產量 (t/h) | 電機功率 (kw) | 總重量 (t) |
| Ф900×1800 | 36 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
| Ф900×3000 | 38 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
| Ф1200×2400 | 36 | 3 | ≤25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
| Ф1200×3000 | 36 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
| Ф1200×4500 | 36 | 5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
| Ф1500×3000 | 32.4 | 7.5 | ≤25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
| Ф1500×4500 | 29.7 | 11 | ≤25 | 0.074-0.4 | 3-6 | 110 | 22 |
| Ф1500×5700 | 27 | 12 | ≤25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
| Ф1830×3000 | 25.4 | 11 | ≤25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
| Ф1830×4500 | 25.4 | 15 | ≤25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
| Ф1830×6400 | 24.1 | 21 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
| Ф1830×7000 | 24.1 | 23 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
| Ф2100×3000 | 23.7 | 15 | ≤25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
| Ф2100×4500 | 23.7 | 24 | ≤25 | 0.074-0.4 | 8-43 | 245 | 56 |
| Ф2100×7000 | 23.7 | 26 | ≤25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
| Ф2200×4500 | 21.5 | 27 | ≤25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
| Ф2200×6500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 14-26 | 380 | 61 |
| Ф2200×7000 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
| Ф2200×7500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
| Ф2400×3000 | 21 | 23 | ≤25 | 0.074-0.4 | 7-50 | 245 | 58 |
| Ф2400×4500 | 21 | 30 | ≤25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
| Ф2700×4000 | 20.7 | 40 | ≤25 | 0.074-0.4 | 22-80 | 380 | 95 |
| Ф2700×4500 | 20.7 | 48 | ≤25 | 0.074-0.4 | 26-90 | 480 | 102 |
| Ф3200×4500 | 18 | 65 | ≤25 | 0.074-0.4 | 按工藝條件定 | 630 | 149 |
| Ф3600×4500 | 17 | 90 | ≤25 | 0.074-0.4 | 按工藝條件定 | 850 | 169 |
| Ф3600×6000 | 17 | 110 | ≤25 | 0.074-0.4 | 按工藝條件定 | 1250 | 198 |
| Ф3600×8500 | 18 | 131 | ≤25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
| Ф4000×5000 | 16.9 | 121 | ≤25 | 0.074-0.4 | 45-208 | 1500 | 230 |
| Ф4000×6000 | 16.9 | 146 | ≤25 | 0.074-0.4 | 65-248 | 1600 | 242 |
| Ф4000×6700 | 16.9 | 149 | ≤25 | 0.074-0.4 | 75-252 | 1800 | 249 |
| Ф4500×6400 | 15.6 | 172 | ≤25 | 0.074-0.4 | 84-306 | 2000 | 280 |
| Ф5030×6400 | 14.4 | 216 | ≤25 | 0.074-0.4 | 98-386 | 2500 | 320 |
| Ф5030×8300 | 14.4 | 266 | ≤25 | 0.074-0.4 | 118-500 | 3300 | 403 |
| Ф5500×8500 | 13.8 | 338 | ≤25 | 0.074-0.4 | 148-615 | 4500 | 525 |
