球磨機是物料被破碎之后，再進行粉碎的一款設備，根據排礦方式不同，可分為溢流型和格子型兩種，運轉平穩、效率高，又節能減耗，本文主要介紹下溢流型球磨機的型號和參數、裝球量、結構圖、工作原理及價格等相關內容，帶大家詳細了解這款設備。

溢流型球磨機圖片

溢流型球磨機圖片

一、溢流型球磨機的型號和參數

溢流型球磨機系列，大大小小一共有34種型號，每小時產量0.65-615噸，滿足用戶對不同產能、出料、能耗等需求，筒體轉速從38r/min到13.8r/min，型號越大、轉速越慢，進料粒度不大于25mm，出料細度范圍在0.075-0.89mm左右，電機功率為18.5-4500kw，具體溢流型球磨機參數如下表。

規格型號 筒體轉速
（r/min）		 裝球量
(t)		 進料粒度
(mm)		 出料粒度
(mm)		 產量
(t/h)		 電機功率
(kw)		 總重量
(t)
Ф900×1800 36-38 1.5 <20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 <20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 <25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 <25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 <25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 <25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 <25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 <25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 <25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 <25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 <25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 <25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 <25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 <25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 <25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 <25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 <25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 <25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 <25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 <25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 <25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 <25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 <25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 <25 0.074-0.4 按工藝條件定 630 149
Ф3600×4500 17 90 <25 0.074-0.4 按工藝條件定 850 169
Ф3600×6000 17 110 <25 0.074-0.4 按工藝條件定 1250 198
Ф3600×8500 18 131 <25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 <25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 <25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 <25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 <25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 <25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 <25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 <25 0.074-0.4 148-615 4500 525

溢流型球磨機裝球量：在1.5-338噸之間，而鋼球級配，一般是大鋼球：中鋼球：小鋼球=4：4：2，在添加鋼球時，可以只添加大球和中球，因?yàn)殡S著不斷運行，球石也會越磨越小，后面在添加大鋼球即可。

二、溢流型球磨機結構圖和工作原理

溢流型球磨機是隨著筒體的旋轉和磨介的運動，礦石等物料破碎后逐漸向右方擴散，在從右方的中空軸頸溢流而出，因而得名。

溢流型球磨機結構圖

溢流型球磨機結構：

主要由筒體、端蓋、主軸承、中空軸頸、傳動齒輪和、給礦器、回轉部和傳動部等部分組成。

溢流型球磨機工作原理：

當工作時，物料由進料端空心軸裝入筒體內，當筒體轉動時候，研磨體由于慣性、離心力和摩擦力作用，使它附在筒體襯板上被筒體帶走，當被帶到一定高度時候，由于其本身重力作用而被拋落，下落的研磨體像拋射體一樣將筒體內的物料給擊碎。

物料由進料設備經空心軸螺旋后進入頭一個料斗，料斗有梯形護套或波紋護套，內裝有鋼球，在筒體離心力作用下落下，研磨物料，通過單層隔板，進入下一個料斗，內有帶有鋼球的平面刻度板，用于研磨物料，粉料從柵板上排出，完成粉磨。

溢流型球磨機工作原理圖

三、溢流型球磨機系列性能優勢

  • 容易啟動

    溢流型球磨機系列主軸承采用是大直徑雙列調心棍子軸承，這種軸承摩擦少，并且能耗低，它避免了一些老式滑動軸承的缺點，使得更容易啟動。

  • 處理量大

    采用全液壓操作，使用方便，易于實現自動化，長時間不停機，有連續作業優勢。

  • 使用壽命長

    襯板和研磨體采用氧化鋁陶瓷、石英、SILEX或特殊材料，硬礦物采用無鐵污染設計。

  • 成品質量好

    研磨精度高、一次成型，產品細度均勻，且不摻雜任何雜質。

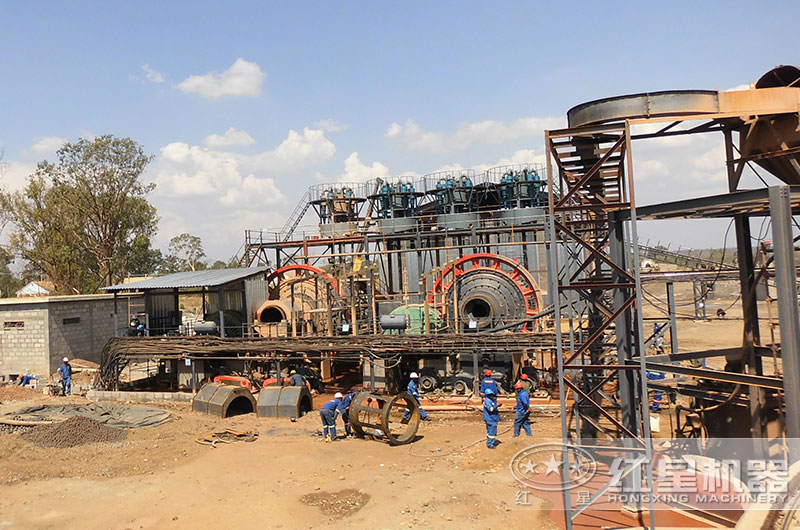

溢流型球磨機工作現場實拍圖

溢流型球磨機工作現場實拍圖

四、溢流型球磨機價格多少？

為啥市場上溢流型球磨機價格不一樣，因?yàn)閺S家有很多，但由于生產技術、取材及各方面工藝差異，加上產量不同，造成價格波動，另外，有的廠商屬于購買他處機器進行銷售，經過好幾次三方調價，而有的廠商屬于自產直銷，沒有中間商，所以還是需要客戶認準大品牌大廠家進行詳細咨詢，溢流型球磨機價格一般在幾萬到幾十萬左右。

紅星球磨機廠家位于鄭州市高新技術產業開發區檀香路8號，研、產、銷一體化運作，擁有四大生產車間，四十年來始終如一，誠信服務每一位客戶，現貨直接面向用戶，享受批發價優惠，具體溢流型球磨機價格，可免費咨詢了解，經理一對一服務。

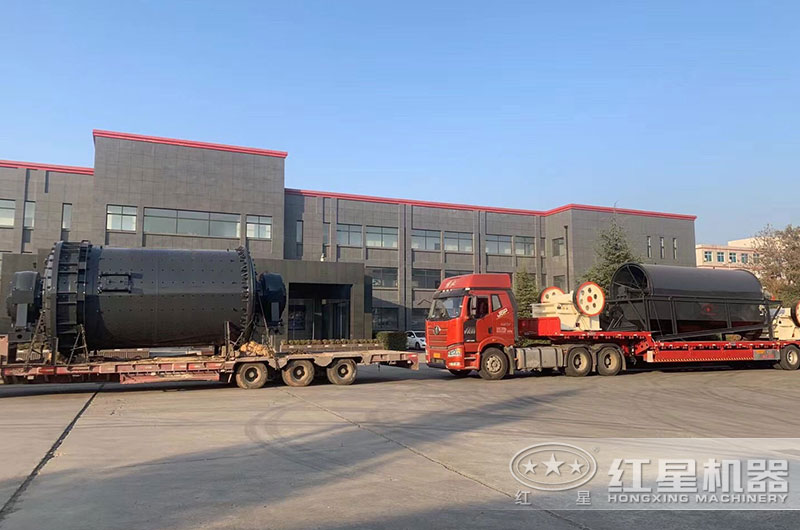

直接發往客戶現場
