生產能力：50-800t/h
產品簡介

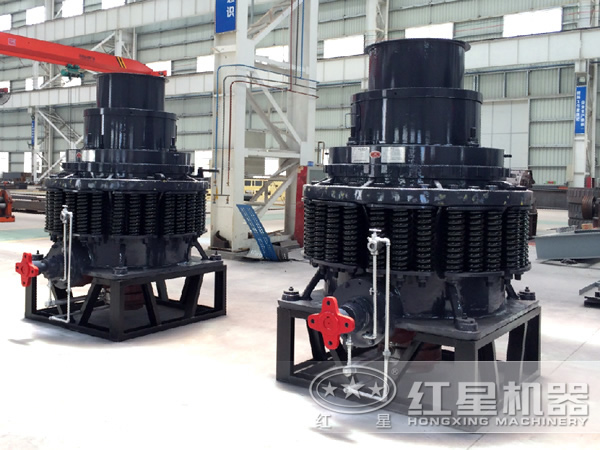

彈簧圓錐破碎機是較早的一種圓錐破碎機，是在消化吸收了各國具有80年代先進水平的各類型圓錐破碎機的基礎上研制成的。集中了迄今為止已知各類型圓錐破碎機的主要優點。采用了雙保險控制的液壓與潤滑系統，可保機器的過載保護較好和良好的軸承潤滑，破碎腔型由礦石用途決定，標準型適用于中碎，中型適用于細碎，短頭型適用于超細碎。適用于細破碎和超細破碎堅硬的巖石、礦石、礦渣、耐火材料等。適用于細破碎和超細破碎堅硬的巖石、礦石、礦渣、耐火材料等。
彈簧液壓保護系統
彈簧圓錐破碎機具有用液壓系統來調整破碎機排礦日的大小，液壓系統可有效地保證設備的安全運轉。在不可破異物通過破碎腔或因某種原因機器超載時，彈簧圓錐破碎機彈簧保險系統實現保險，液壓系統可使動錐體自動下退，排礦石增大。當異物排出后，在彈簧的作用下，排礦口自動復位，彈簧圓錐破碎機器恢復正常工作。
結構簡介
圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成。正常運轉時，動錐在偏心軸套的驅動下，其軸線繞機架中心線作錐面運動，動錐襯板與定錐襯板間的距離逐漸由大變小，再由小變大，起到破碎物料的目的。

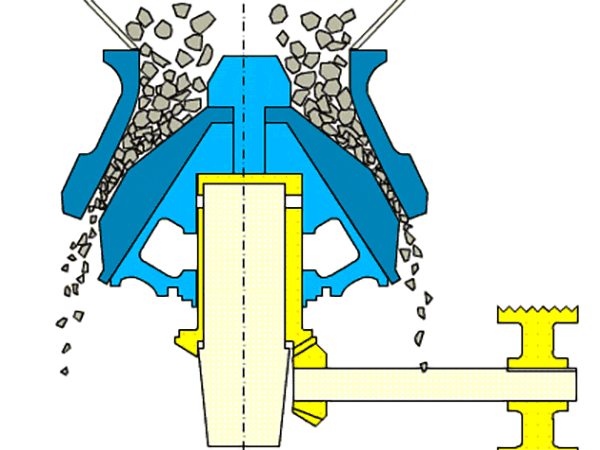

工作原理
工作時，電動機的旋轉通過皮帶輪或聯軸器、傳動軸和圓錐部在偏心套的迫動下繞一固定作旋擺運動，從而使圓錐破碎機的破碎壁時而靠近又時而離開固裝在調整套上的軋白壁表面，電機通過液力偶合器、小圓錐齒輪驅動偏心套底部的大圓錐齒輪，使偏心套旋轉，致使錐體作旋擺動而破碎物料。使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。
性能優勢
1、更換方便
彈簧圓錐破碎機上破碎壁上裝有卡梢，用螺栓頂起就把破碎壁固定。下破碎壁固定是用液壓螺母緊固，上、下破碎壁背面不需要加任何填充材料，所以更換快速方面，減少了工人勞動強度。
2、層壓破碎 ，成品粒型好
采用層壓破碎原理，形成料層保護層，不僅有效降低磨耗，延長易損件使用壽命，還使產品中立方體所占比例明顯提高，針片狀石子減少粒級更均勻。在動錐轉動時，動錐與定錐間有間隙相等的平行帶，使成品粒度均勻，呈立方體形狀，且動錐工作面的磨損也均勻。
技術參數
| 規格 | 型號 | 破碎錐大端直徑 (mm) |
最大給料尺寸 (mm) |
排料口寬度 (mm) |
處理能力 (t/h) |
電動機功率 (kw) |
總重量 | 外形尺寸（長×寬×高） （mm） |
| Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
| PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
| Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
| PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
| PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
| Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
| PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
| PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
| Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
| PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
| PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
| Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
| PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
| PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
