產品介紹

筒式磁選機也被稱為“永磁筒式磁選機”，磁系采用釹鐵硼材料組成，具有磁場強、吸力大、除鐵率高、節能易維護、使用方便等優勢，在應用領域也較為使用廣泛，包含冶金礦山礦業選礦、選礦廠等企業事業單位及個人用戶等，是一種用于細粉連續除鐵的磁選設備，我公司型號齊全，值得選購。

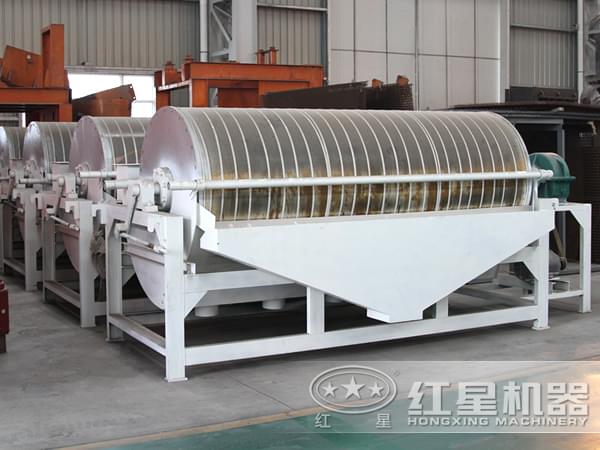

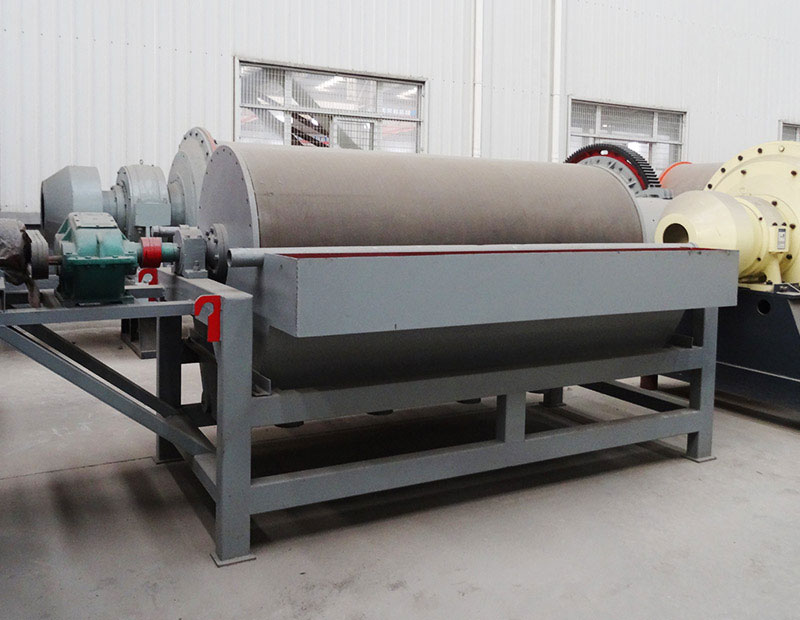

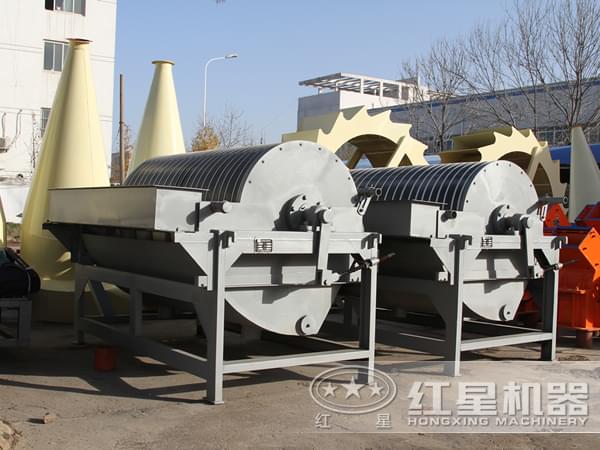

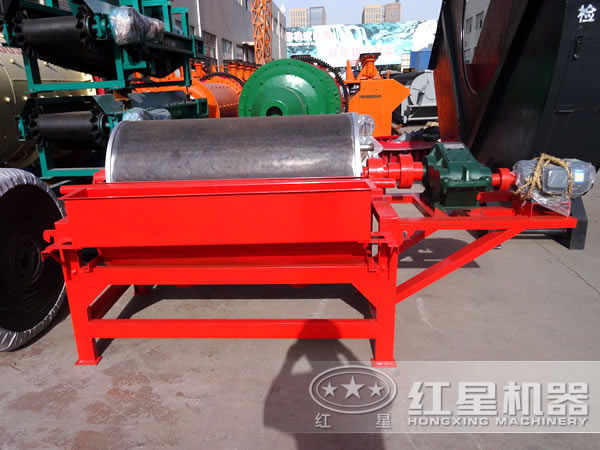

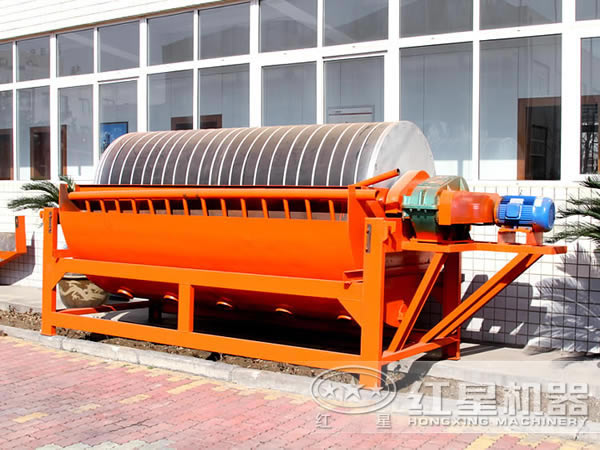

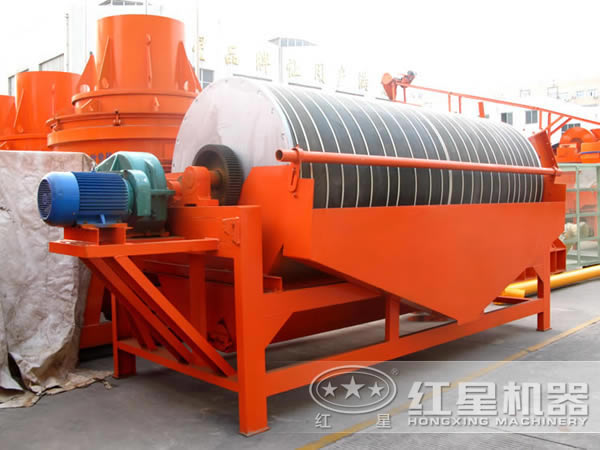

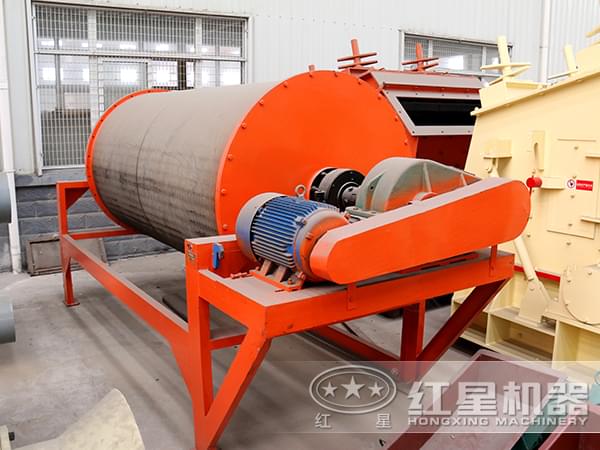

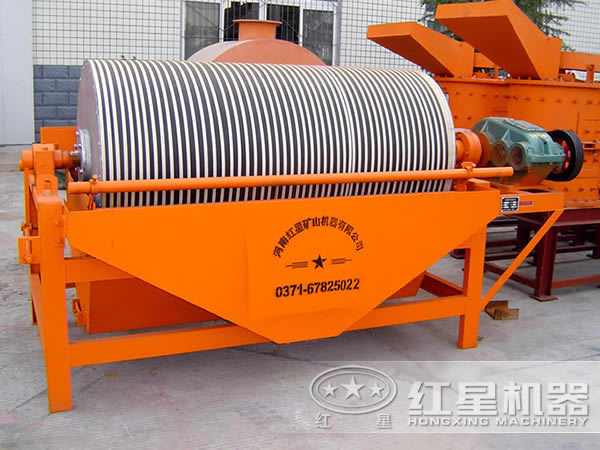

圖片實拍

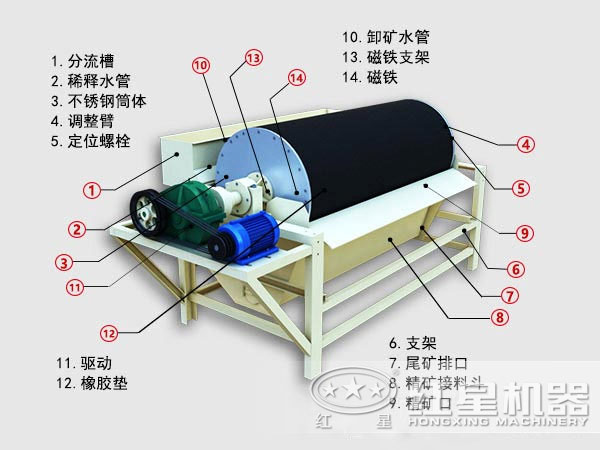

結構組成

筒式磁選機主要由圓筒、輥筒、刷輥、磁系、槽體、傳動部分6部分組成。第一，圓筒由2-3mm不銹鋼板卷焊成筒，端蓋為鑄鋁件或工件，用不銹鋼螺釘和筒相連；第二，電機通過減速機或直接用無極調速電機，帶動圓筒、磁輥和刷輥?zhàn)骰剞D(zhuǎn)運動；第三，磁系為開放式磁系，裝在圓筒內和裸露的全磁；第四，磁塊用不銹鋼螺栓裝在磁軛的底板上，磁軛的軸伸出筒外，軸端固定有拐臂；第五，扳動拐臂可以調整磁系偏角，調整合適后可以用拉桿固定；第六，槽體的工作區域用不銹鋼板制造，機架和槽體的其他部分用普通鋼材焊接。

設備種類

筒式磁選機按照槽體結構分為順流式、逆流式、半逆流式三種，三種不同槽體的筒式磁選機除它們槽體與入選粒度不一樣外，其它地方一樣，主要如下：

1.順流槽體：6～0mm

礦漿給入方向與筒轉向相同，精礦在另一側排出，尾礦直接在底部排出，一般應用于6-0mm強磁性礦物粗、精選，回收率、品位高但不宜處理細粒。

2.逆流槽體：1.5～0mm

礦漿給入方向與筒轉向相反，精礦在給礦一側排出，尾礦與另一側排出。一般應用于1.5-0mm強磁性礦石粗、掃選，回收率高但品位低（因磁翻作用差）。

3.半逆流槽體：0.5～0mm

礦漿給入方向與筒轉向一半相同，一半相反，與順流型不同之處是礦漿在槽內轉了個圈。因?yàn)榈V漿沖散水沖成松散狀，可防止夾雜，并且礦漿運動方向與磁力方向一致，有利于回收由于0.5-0mm強磁性礦石粗、精、掃選回收率、品位都高，礦漿面平穩，因而選別穩定，故應用較廣泛。

工作原理

礦漿經給礦箱流入槽體后，在給礦噴水管的水流作用下，礦粒呈松散狀態進入槽體的給礦區。在筒式磁選機磁場的作用，磁性礦粒發生磁聚而形成“磁團”或“磁鏈”，“磁團”或“磁鏈”在礦漿中受磁力作用，向磁極運動，而被吸附在圓筒上。由于磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，“磁團”或“磁鏈”在隨圓筒旋轉時，由于磁極交替而產生磁攪拌現象，被夾雜在“磁團”或“磁鏈”中的脈石等非磁性礦物在翻動中脫落下來，被吸在圓筒表面的“磁團”或“磁蓮”即是精礦。精礦隨圓筒轉到磁系邊緣磁力較弱處，在卸礦水管?chē)姵龅臎_洗水流作用下被卸到精礦槽中。非磁性或弱磁性礦物被留在礦漿中隨礦漿排出槽外，即是尾礦。

技術參數
