產品介紹

液壓顎式破碎機也叫做“液壓保護顎式破碎機”，最大的新穎之處在于是一種具有過載保護功能的復擺式顎式破碎機。當虎口咬嚼到不可破碎物料時，機器負荷上升，通過保護裝臵自動卸荷，避免了突然增大的負荷對機體的的沖擊。因此該設備在破碎過程中，安全方便又進一步增強，與此同時，本機可安全地用于物料中摻有極強極硬異物的惡劣條下的流程中連續破碎作業，具有很大的產品優勢。

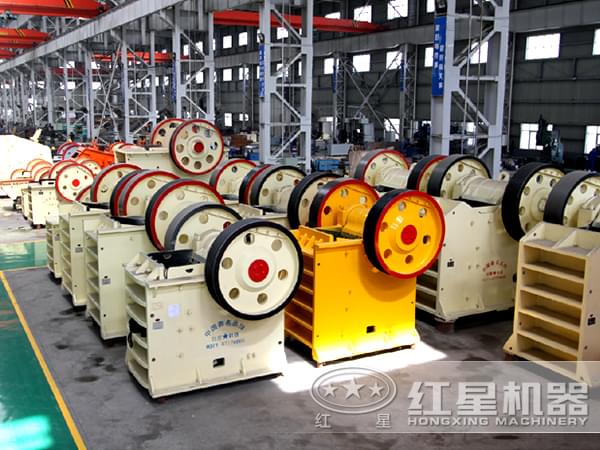

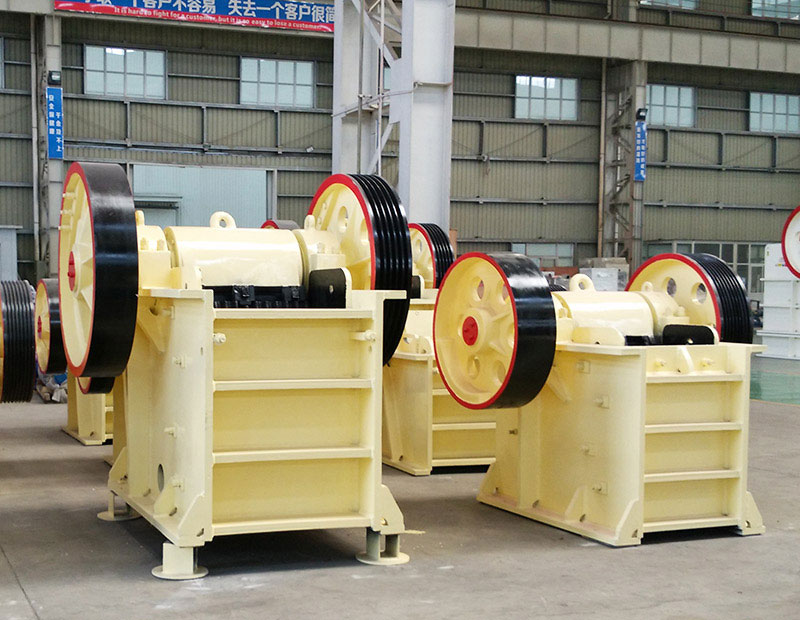

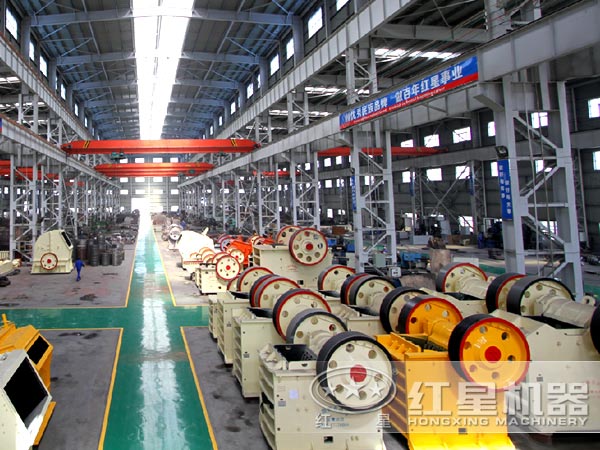

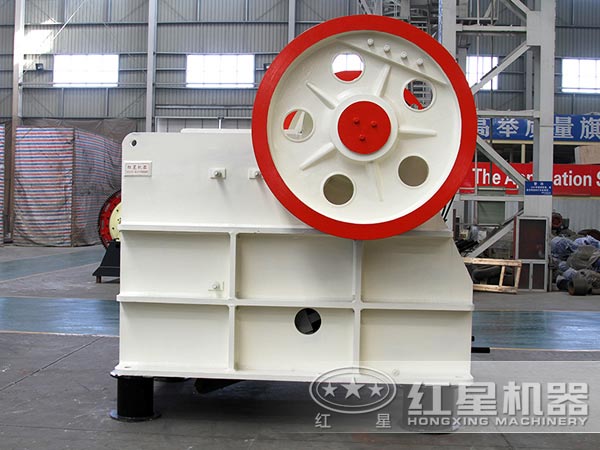

圖片實拍

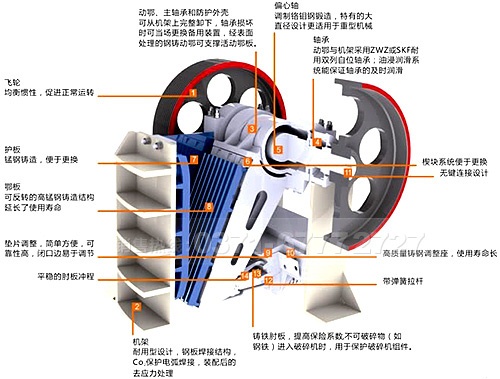

結構組成

液壓顎式破碎機主要由入料口、動鄂、偏心軸、低壓管、高壓管、液壓缸、滑靴體、肘板、破碎腔、出料口、固定鄂板、機架等組成，突出結構制作上的優勢就是液壓系統的配置，液壓系統是機器的過載保護裝臵，它可以縮性肘板支撐油缸實現破碎機在超負荷狀態下的規避動作。液壓站提供的高壓油由進油口計入油缸高壓腔，迫使油缸活塞處于極限伸出位臵，活塞通過滑靴支撐肘板。

性能特點

1.液壓顎式破碎機主機機架為焊接結構，經退火后加工。

2.破碎腔內的齒板及側面襯板由耐磨鑄鋼制成，以保證機器能在含有較多極強極硬的不可破碎物的物料中正常工作。

3.油缸裝置其兩翼方形結構為導向滑動面。該結構將破碎作業傳給油港體的負荷通過調整墊傳給機架兩邊。

4.油缸導向槽的走向情定了油缸中心線的方位，油缸中心線應保證滑靴沿寬度與肘板均勻接觸，以免使動鄂承受偏載。導向槽的走向及其在機架寬度方向的位臵是通過其周?chē)恼{(diào)定螺栓調定的。

5.彈簧其作用是維持肘板在動鄂擺動、排障及調整排料口過程中可靠地夾在動鄂與滑靴的槽中，不致自行脫落。

6.破碎腔排料口的調整，油缸后部?jī)梢淼恼{(diào)整墊的厚度確定排料口的大小，即油缸缸體在導向槽中得位臵將決定了排料口的開口度。油缸缸體的移動可通過轉動中間頂桿手輪裝臵及轉動兩側拉桿螺母來實現，定位后必須退回中間的頂桿，破碎作業時該頂桿不與油缸缸底接觸。

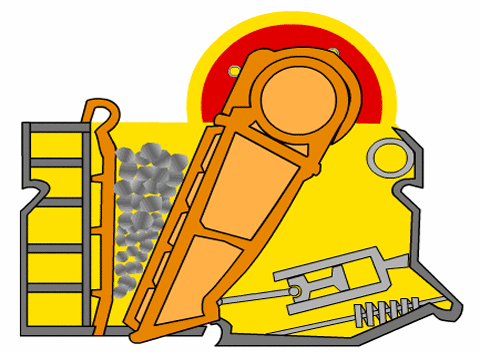

工作原理

液壓顎式破碎機工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與此同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎間夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期性地壓碎和排泄物料，實現批量生產。

技術參數
